High-S-Light 4000/2500 Boost

  • 概述 +


    Atlas HIGH-S-LIGHT 4000/2500 BOOST专为高速摄像而设计。它们提供了高亮度,而特殊的反射器保证目标区域的高均匀度照明。

    该系统也可用于地面特殊应用。

  • 特点 +


    • 最高可达400,000 lux的出色照明
    • 无闪烁,帧率>100,000 fps
    • 色温5600-6000 (日光)
    • 高显色指数 >95 CRI
    • 即使主机功率发生变化仍抱持稳定输出
  • 技术信息 +

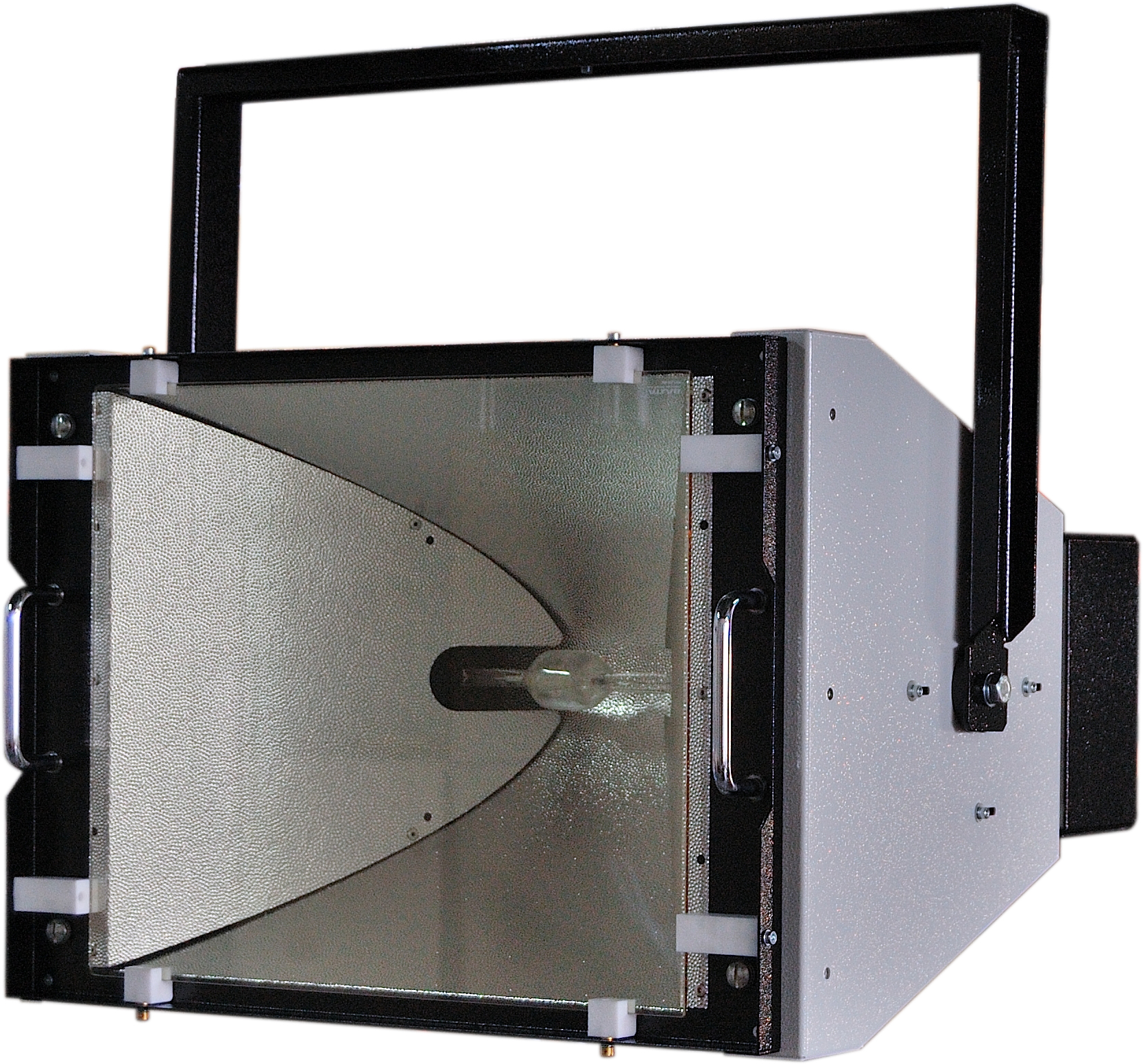

    技术信息HIGH-S-LIGHT 4000/2500 BOOST
    Dimensions (LxWxD): 54 cm x 39 cm x 47 cm
    Design: Coated aluminum housing, aluminum reflector, UV-filter
    Light Technology: Metal Halide
    Lamp Power: 4000 W / 2500 W
    Luminous efficacy: >100 lm/W
    Color Temperature: Daylight 5600-6000 K
    Power Output 4kW: 2000 W (50%); 4000 W (100%); 8000 W (Boost)
    Power Output 2.5kW: 1750 W (50%); 2500 W (100%); 5000 W (Boost)
    Lamp Service Life: Average 500 hours or 1500 starts
    Ignition: Cold ignition; time before restart 10 min
    Weight: 16 kg
  • 下载 +

  • 应用 +


    Atlas已经在全球范围内安装了超过100个小型和大型系统,并且是基于HMI的高速照明解决方案的领导者。以下是Atlas提供了可靠照明从而达到最佳碰撞测试效果的最常见测试场景示例。

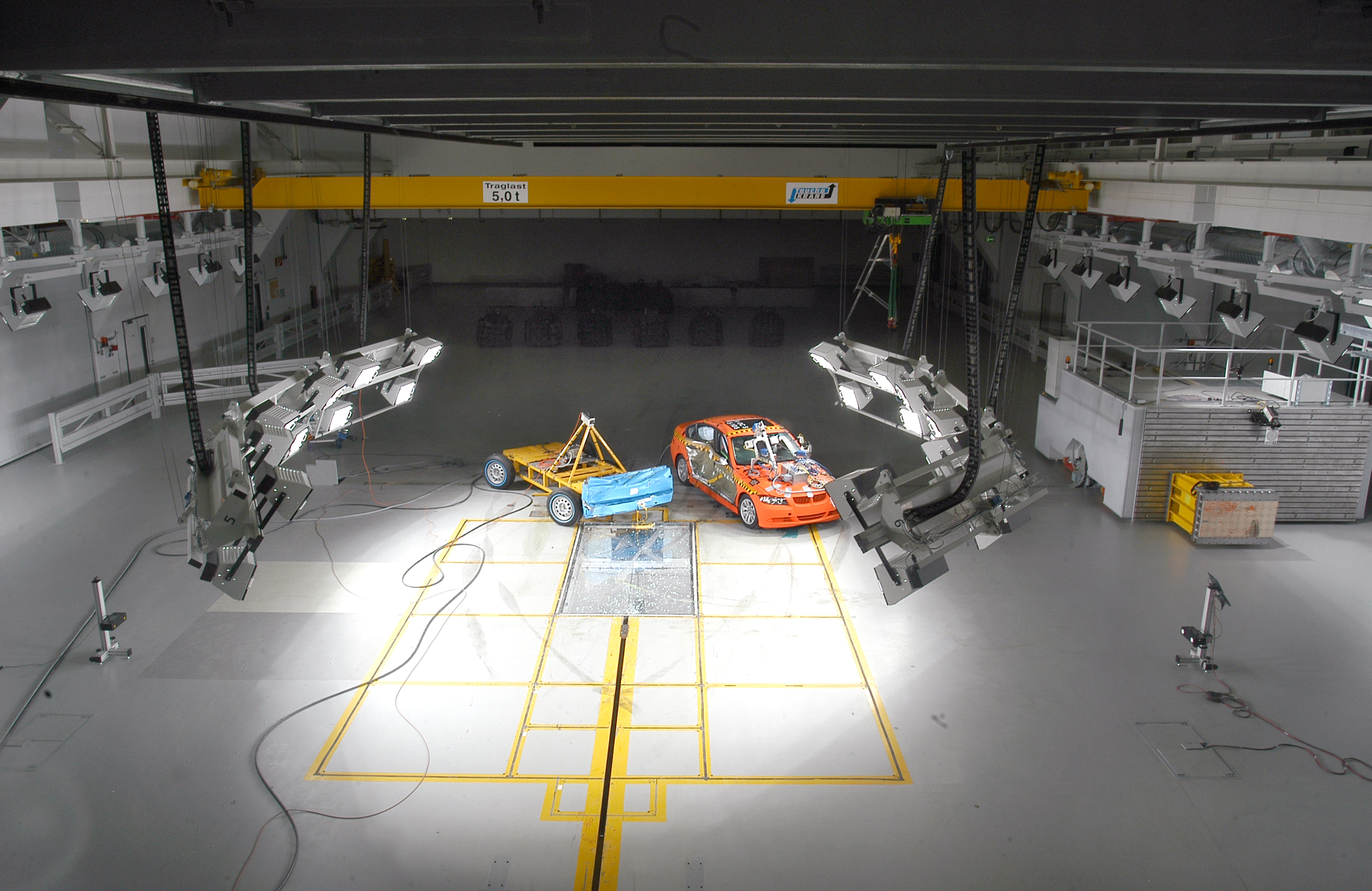

    实车碰撞:侧面碰撞和壁障

    灯光运动:x-y-z轴,倾斜,旋转

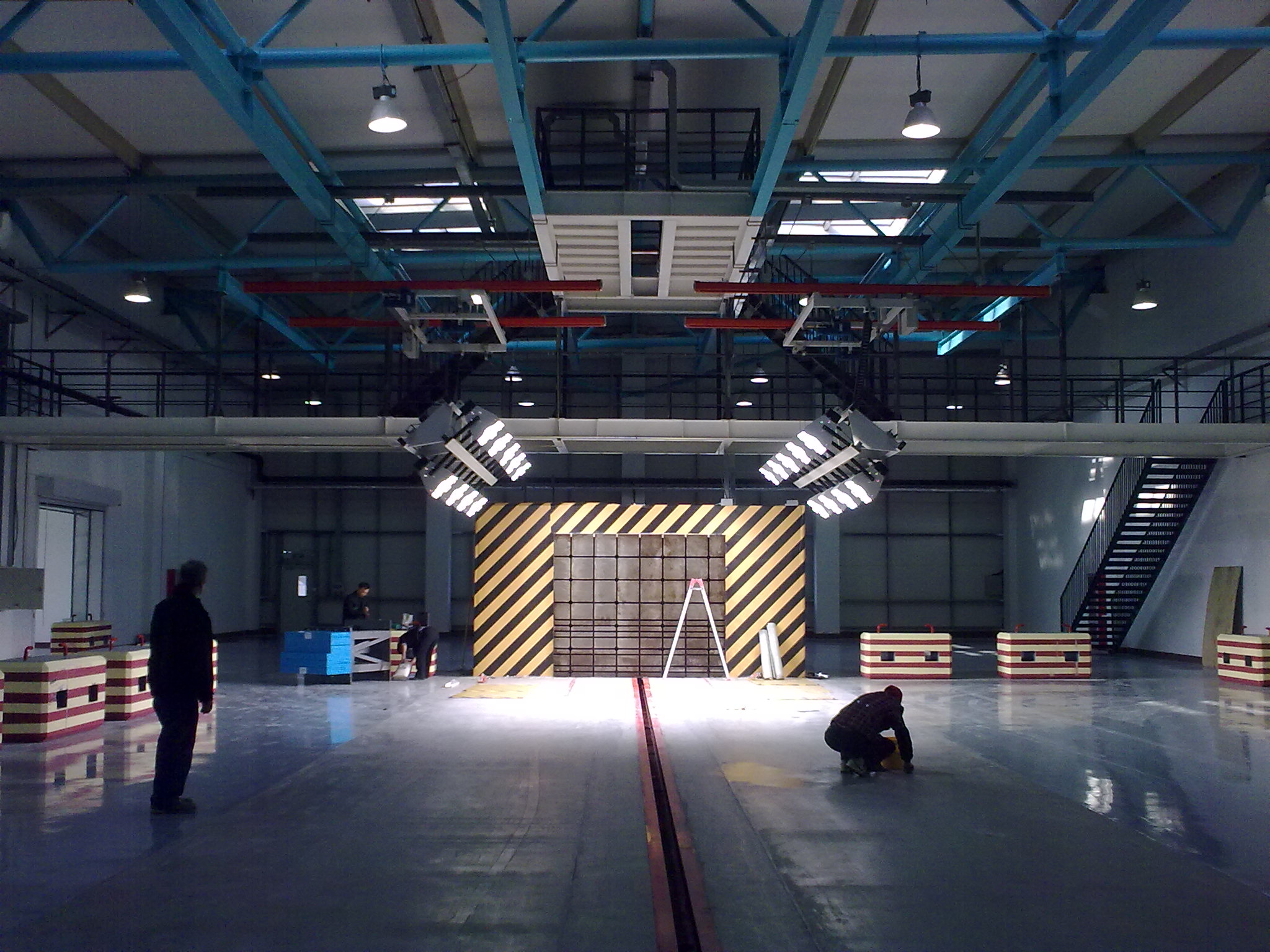

    实车碰撞:壁障

    灯光运动:x-y-z轴,倾斜

    实车碰撞:后部碰撞和壁障

    灯光运动:x-y-z轴,倾斜

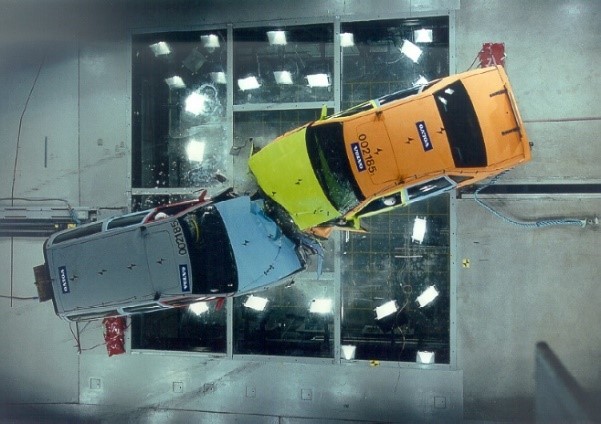

    实车碰撞:车对车碰撞

    灯光运动:灵活带支臂/支架

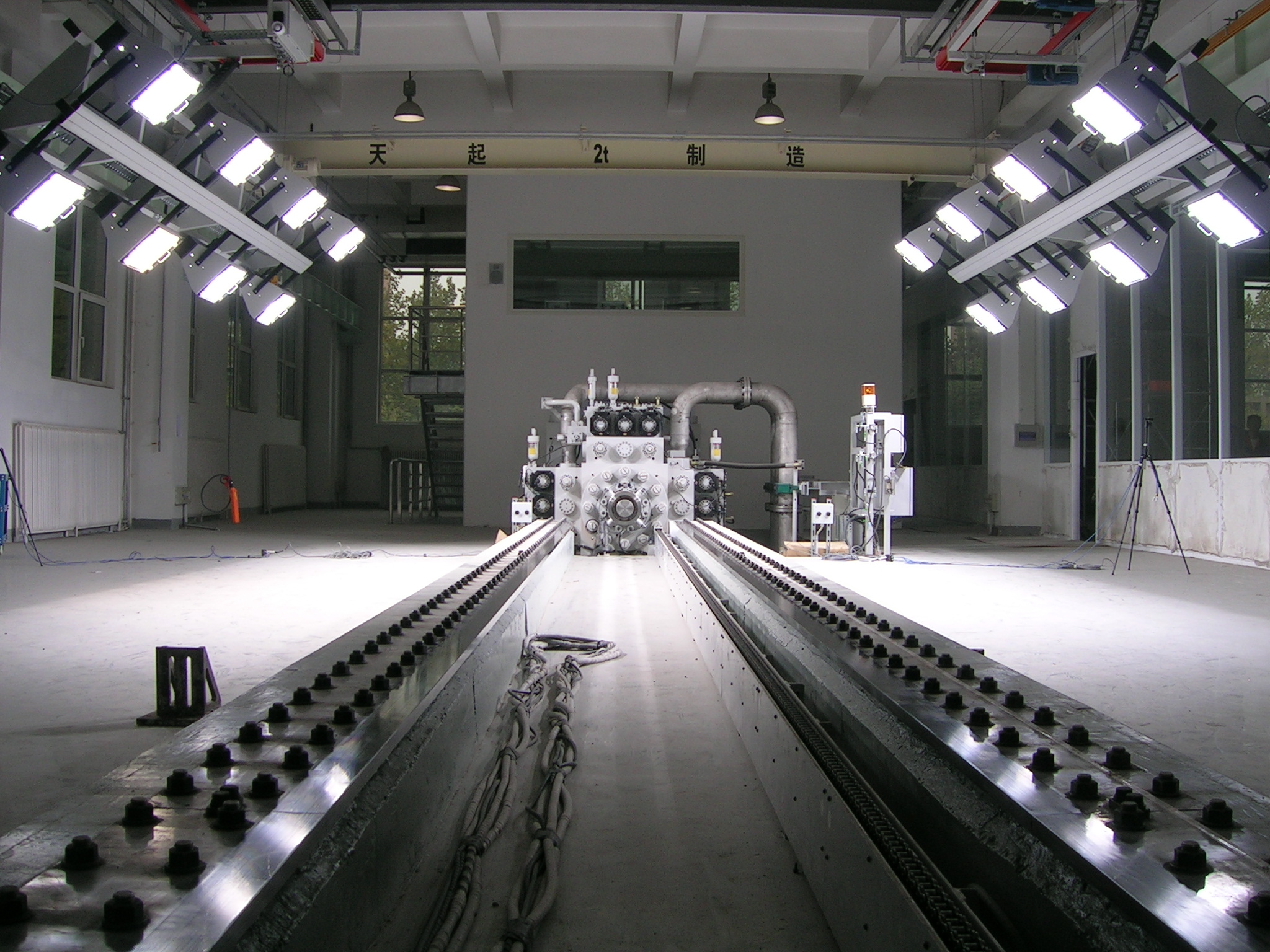

    碰撞模拟:台车

    灯光运动:z轴,倾斜

  • 控制和运动 +



    控制系统

    对于高速碰撞测试,必须遵循一个明确定义的时间顺序。此外,照明系统需要可靠地集成到主测试控制系统中。在这里,每项测试的最佳定位和照明配置被存储为完整的文件。这确保了照明系统在每一项测试中都能正常运行。

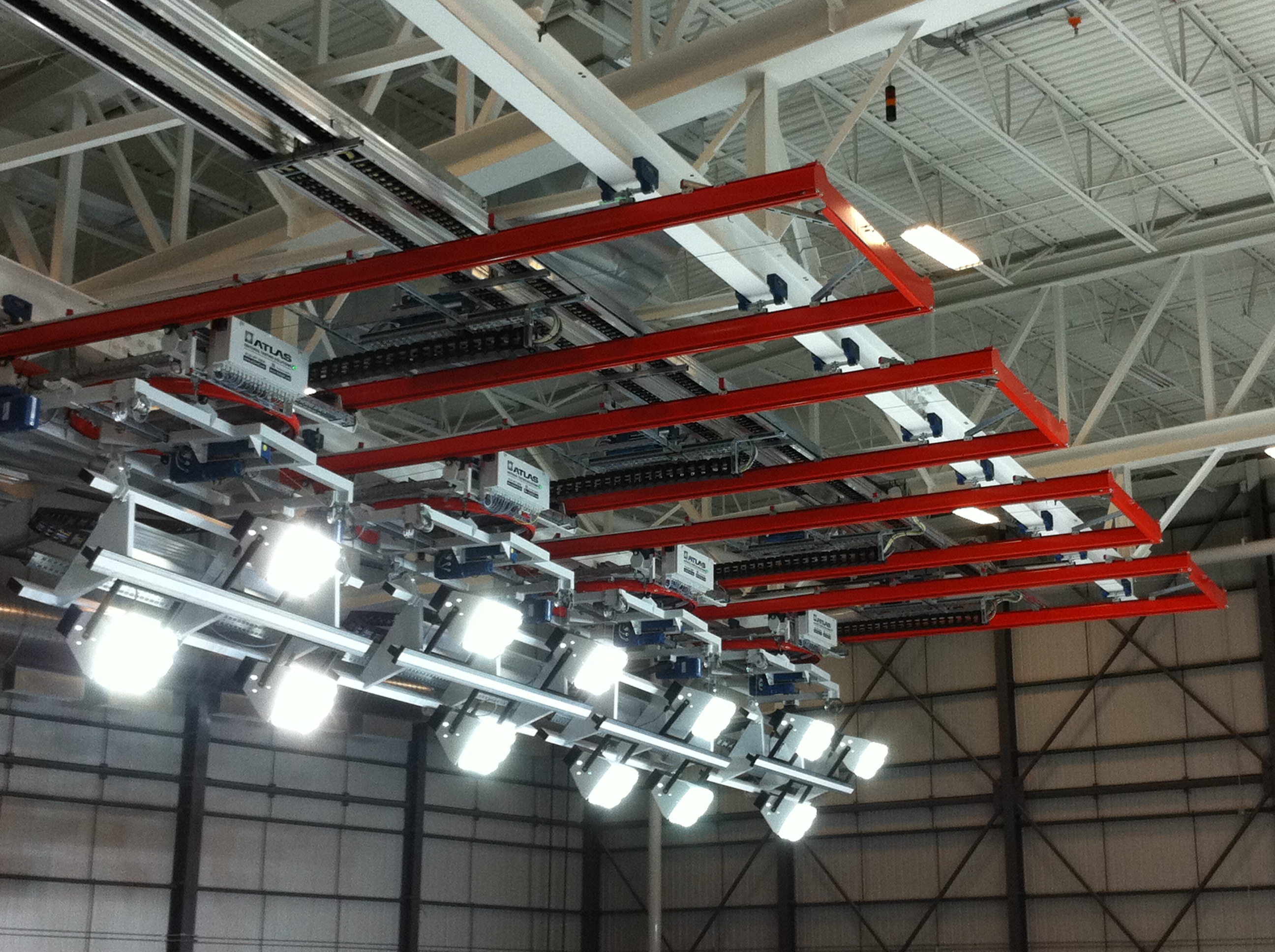

    运动系统

    Atlas拥有超过40年的经验,了解如何设计和安装正确的定位系统,以满足您当前和未来的测试需求。HIGH-S-LIGHT系统可以在所有的空间方向(x-/y-z方向)移动,并且可以完全旋转。此外,通过特殊的速度驱动,Atlas系统可定位至比传统系统快3倍。这些系统特别适用于所有距离较远的测试设施,例如在正面碰撞区和对碰之间的区域。
